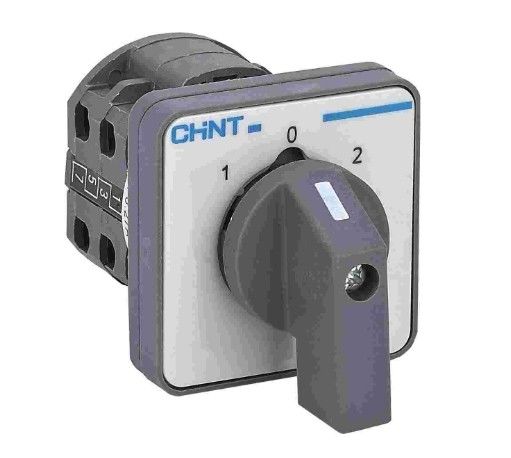

LW32 Series Cam Switch Rotary Switching Switch Universal Transfer Switch
LW32Seri Cam Switch Rotary Switch Universal Transfer Switch
Deskripsi produk:
Switch transfer universal seri LW32 dapat menggantikan switch seri CA10 dan LW26.Ini terutama digunakan dalam sirkuit kontrol dengan frekuensi arus bolak-balik 50 Hz atau 60 Hz dan tegangan kerja nominal hingga 380 V AC, atau tegangan arus searah hingga 220 V DC untuk kontrol pesanan utama, tetapi juga dapat langsung mengontrol motor kapasitas kecil.
Memenuhi standar: GB/T14048.5, IEC 60947-5-1.
Produk Spesifikasi:
| Kode tujuan |
Tujuan |
| Q1 |
Mulai langsung |
| N1 |
Konversi Reversibel |
| S1 |
Perubahan Kecepatan Motor Berkecepatan Dua |
| XS |
Star-Delta Mulai |
| UE V |
AC-15 |
DC-13 |
AC-3 |
| le A |
le A |
le A |
| 380 |
2.6 |
|
11 |
| 220 |
|
0.27 |
|
Klasifikasi:
Dengan Aplikasi
● Kontrol langsung: Cocok untuk mengontrol langsung motor listrik.
●Komando Kontrol: Digunakan untuk tujuan perintah atau kontrol dalam sirkuit.
Menurut Mode Operasi
●Tipe Posisi: Tetap berada di posisi yang dipilih setelah operasi.
● Tipe Self-Resetting: Kembali ke posisi aslinya secara otomatis setelah dilepaskan.
●Posisi dan Self-resetting Type (Combined): Dapat beroperasi dalam posisi dan mode self-resetting.
Menurut Jumlah Bagian Sistem Kontak
●Tipe Posisi: 1 sampai 10 bagian.
● Tipe Self-Resetting: 1 sampai 3 bagian.
● Kontrol langsung motor listrik: 1 sampai 6 bagian.
Menurut Bentuk dan Ukuran Panel
● Panel persegi besar: panjang: 64 mm, lebar: 64 mm
● Panel persegi kecil: panjang: 48 mm, lebar: 48 mm
Kondisi operasi dan kesesuaian lingkungan:
●Suhu lingkungan adalah -5°C~+40°C, suhu rata-rata selama 24 jam tidak bisa melebihi +35°C.
● Ketinggian: ≤2000m.
●Kondisi atmosfer:
1Kelembaban: Kelembaban relatif atmosfer tidak bisa melebihi 50% ketika suhu tertinggi adalah +40 °C; Kelembaban relatif yang jauh lebih tinggi diizinkan dalam kondisi suhu yang lebih rendah,misalnya, ketika suhu mencapai +20°C, kelembaban relatif mencapai 90%, dengan mempertimbangkan kondensasi yang mungkin terjadi pada permukaan produk karena perubahan suhu.
2.Kelas pencemaran: 3.
●Kondisi pemasangan:
1.Switch transfer universal seri LW112 harus dipasang di lingkungan tanpa getaran yang signifikan, dampak, getaran, dan tanpa paparan hujan atau salju.
2.Ini harus dipasang di lingkungan tanpa risiko ledakan atau zat yang dapat mengorosi logam dan merusak isolasi (termasuk debu konduktif).
3.Kategori pemasangan: III.
