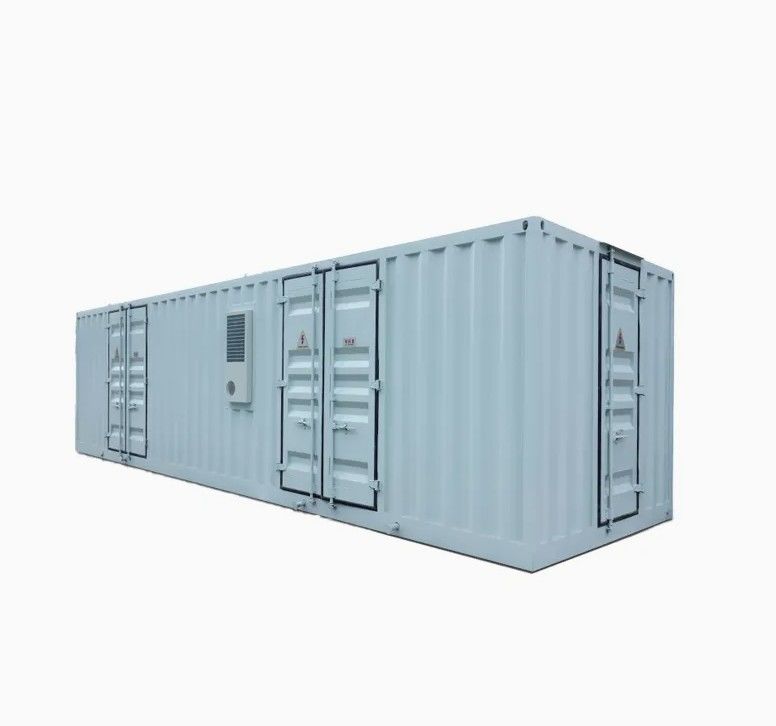

10kv-35kv Photovoltaic Kabin Prefabricated Power Grid Substation IP54 Disesuaikan
10kv-35kv Photovoltaic Kabin Prefabricated Power Grid Substation IP54
Ringkasan
Menyediakan solusi perakitan modular penuh untuk substasiun,mengurangi luas lantai sebesar 30% dan siklus desain, instalasi dan pengoperasian sistem sebesar 70%;Kamar prefabrikasi semua logam dilengkapi dengan sistem kontrol lingkungan yang cerdas, yang dapat diterapkan pada lingkungan iklim dan geologi yang kompleks seperti suhu tinggi, kelembaban tinggi, pasir dan debu.
Mendukung akses ke platform awan energi eCloud, menyediakan diagnosis kesehatan jarak jauh, analisis kesalahan,Panduan pemeliharaan dan fungsi lain untuk mencapai manajemen siklus hidup substasiun dan peralatan tanpa pengawasan; Pemilihan semua peralatan di substasiun dapat disesuaikan sesuai dengan kebutuhan aktual, operasi yang dapat diandalkan dan jaminan kualitas.
Persyaratan dan karakteristik proses produksi
Badan kabin umumnya tidak memiliki jendela, menggunakan kipas angin dan pendingin udara untuk mencapai ventilasi.AC, ruang kontrol utama dan ruang tugas harus dilengkapi jendela untuk memudahkan pencahayaan dan ventilasi.
Atap bodi kabin dapat mengadopsi pipa drainase pendingin udara; Lantai kabin adalah anti-keramik dan anti-statis plat bawah bergerak,dan dukungan baja dari pelat bawah yang bergerak dipasang di bagian bawah kabin. ketinggian pelat bawah bergerak ESD harus 200-250mm, yang kondusif untuk penataan kabel dan pemeliharaan
Bagian dalam kabin prefabrik harus dilengkapi dengan perlindungan keamanan suara dan langkah-langkah pengawasan video, dan kotak distribusi listrik, panel switch, soket, dll.
Bidang aplikasi
Produksi tenaga angin, pembangkit tenaga fotovoltaik, pembangkit tenaga angin lepas pantai, pembangkit tenaga fotovoltaik terdistribusi dan stasiun penguat medan energi baru lainnya
Substasiun jaringan listrik 10-35kV
Pabrik besar dan perusahaan pertambangan untuk substasiun mereka sendiri
Perbandingan antara kabin prefabrikasi dan substasiun tradisional
| item |
Substasiun outdoor konvensional |
Substasiun kabin pra-fabrikasi |
| Ruang lantai |
Sekitar 3000 meter persegi |
Sekitar 2000 meter persegi |
| Periode konstruksi |
Sekitar 3-4 bulan |
Seluruh stasiun sudah dirakit secara keseluruhan, semua peralatan sudah diproduksi oleh pabrik, dan dapat dipasang di lokasi. |
| Penggunaan kabel |
Perangkat ini didistribusikan, dan jumlah kabel primer dan sekunder besar |
Peralatan sangat terintegrasi, jarak listrik dipersingkat, dan kabel dapat disimpan sekitar 30% |
| Persyaratan Lingkungan |
Persyaratan lingkungan yang tinggi, pasir angin, kondensasi dan daerah lingkungan yang keras lainnya sangat berbahaya bagi peralatan |
Semua desain kabin logam, tingkat perlindungan IP54, dilengkapi dengan sistem HVAC yang sempurna, dapat mencegah pasir, kondensasi, meningkatkan keandalan peralatan |
| Biaya konstruksi dan manajemen |
Banyak bangunan,biaya konstruksi yang tinggi; Peralatan disediakan oleh produsen yang berbeda dan biaya koordinasi dan manajemen tinggi |
Desain prefabrikasi, seluruh stasiun membatalkan bangunan, biaya konstruksi rendah; Semua peralatan yang disediakan oleh perusahaan, dan bertanggung jawab untuk semua instalasi dan debugging pekerjaan,biaya manajemen yang rendah |
| Biaya operasi dan pemeliharaan |
Desain terbuka, dipengaruhi oleh lingkungan, biaya operasi dan pemeliharaan yang tinggi |
Desain tertutup, pada dasarnya tidak dipengaruhi oleh kondisi eksternal seperti lingkungan, biaya operasi dan pemeliharaan yang rendah |
