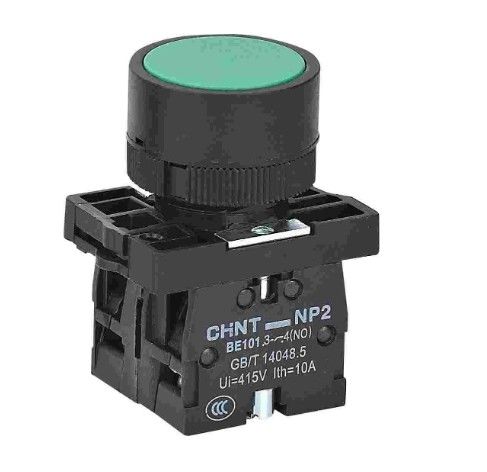

22mm 30mm NP2 Series IP40 IP65 Push Button Industrial Control Circuit Push Button Switch

22mm 30mm NP2 Series IP40 IP65 Push Button Industrial Control Circuit Push Button Switch

Deskripsi produk:

Pencet tombol seri NP2 dirancang untuk sirkuit kontrol industri yang beroperasi pada frekuensi arus bolak-balik (AC) 50 Hz atau 60 Hz, dengan tegangan kerja nominal hingga 415 V AC,dan tegangan kerja arus searah (DC) hingga 250 V DCTombol ini digunakan untuk mengontrol starter elektromagnetik, kontaktor, relay, dan sirkuit listrik lainnya.Tombol dengan lampu indikator juga cocok untuk acara indikasi sinyal cahaya.

Memenuhi standar: GB/T 14048.5.

Produk Spesifikasi:

Fitur produk:

•Pemasangan panel: Seri ini mencakup tombol dengan diameter panel Φ22 dan Φ30, bersama dengan kotak kontrol tombol, cocok untuk skenario pemasangan yang berbeda.

•Rating Perlindungan: Rating perlindungan standar adalah IP40.

•Structure Modular: Tombol memiliki desain modular, yang memungkinkan instalasi dan pemeliharaan yang fleksibel dan nyaman.

• Kontak terpisah: Kontak yang biasanya terbuka (NO) dan kontak yang biasanya tertutup (NC) secara listrik terisolasi satu sama lain.

• Sekrup terminal: Sekrup terminal berukuran M3.5, dengan torsi penggaris yang direkomendasikan (0,8 hingga 1,2) N·m.

• Batas Grup Kontak: Sambungan berurutan longitudinal tidak boleh melebihi dua kelompok kontak, terlalu banyak kelompok kontak akan menyebabkan peningkatan kekuatan operasi.Pengguna harus berkonsultasi dengan produsen..

Kondisi operasi dan kesesuaian lingkungan:

●Suhu lingkungan adalah -5°C~+40°C, suhu rata-rata selama 24 jam tidak bisa melebihi +35°C.

● Ketinggian: ≤2000m.

Kondisi atmosfer: Kelembaban relatif atmosfer tidak dapat melebihi 50% ketika suhu tertinggi adalah +40°C;kelembaban relatif yang jauh lebih tinggi diizinkan dalam kondisi suhu yang lebih rendah, misalnya, ketika suhu mencapai +20°C, kelembaban relatif mencapai 90%, dengan mempertimbangkan kondensasi yang mungkin terjadi pada permukaan produk karena perubahan suhu.

● Tingkat polusi: 3.

●Kategori pemasangan: II.

●Tekan tombol seri NP2 harus dipasang di lingkungan tanpa getaran yang signifikan, dampak, getaran, dan tanpa paparan hujan atau salju.

●Perangkat ini harus dipasang di lingkungan yang tidak berisiko ledakan dan di mana media tersebut tidak mengandung gas yang dapat mengorosi logam atau menghancurkan isolasi, atau debu yang berlebihan.

• Dimensi pemasangan:

Untuk tombol Φ22 yang dipasang pada panel:

•diameter lubang instalasi: Φ22.3₀^+0.4 mm

• Gaya kepala logam: cocok untuk panel tebal 1 mm sampai 6 mm

• Gaya kepala plastik: cocok untuk panel 1 mm sampai 4 mm tebal

Untuk tombol Φ30 yang dipasang pada panel:

•diameter lubang instalasi: Φ30.5₀^+0.5mm

• Cocok untuk panel: 1 mm sampai 3 mm tebal

Tombol ini dirancang untuk operasi yang dapat diandalkan dalam aplikasi kontrol industri dan memberikan fleksibilitas dalam pilihan instalasi dan kustomisasi.
